高延性混凝土是基于微觀力學(xué)的設(shè)計(jì)原理，以水泥、石英砂等為基體的纖維增強(qiáng)復(fù)合材料，與普通混凝土相比具有高強(qiáng)度、高韌性、高抗裂性能和高耐損傷能力。

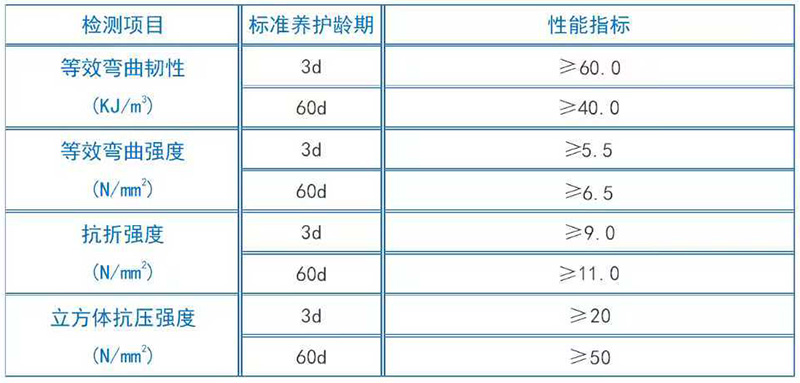

產(chǎn)品特性：
1、高抗裂性：多裂縫開(kāi)展，實(shí)現(xiàn)裂而不壞，也稱“可彎曲混凝土”
2、高延展性：拉伸時(shí)的應(yīng)變硬化效應(yīng)，拉伸性能可達(dá)普通混凝士的50倍。
3、高抗疲勞性能及抗沖擊能力：對(duì)抗震加固有顯著效果。
3、耐火性：在高溫下纖維會(huì)溶解，從而形成水蒸氣的遷移通道，使構(gòu)件中蒸氣得到釋放，避免水泥基體起到分解和破壞。
4、自愈合能力：較強(qiáng)的自愈合能力提高了構(gòu)件在變化環(huán)境下的耐久性。
適用范圍：
砌體結(jié)構(gòu)抗震、維修、加固，多適用于辦公園區(qū)、校園、老舊小區(qū)等；
混凝士結(jié)構(gòu)構(gòu)件（配筋）高延性混凝土面層加固；
混凝土結(jié)構(gòu)高延性混凝土條帶加固；
修補(bǔ)加固水庫(kù)大壩、隧道、橋梁等各種混凝土結(jié)構(gòu)。
使用方法及儲(chǔ)存：
磚砌體或砌塊砌體：鏟除原墻抹灰層 →鑿縫或開(kāi)槽 →（安裝鋼筋網(wǎng)或拉結(jié)筋）→清理浮灰 →澆水潤(rùn)濕墻面 →壓抹高延性混凝土→保濕養(yǎng)護(hù)。
注：括號(hào)中“安裝鋼筋網(wǎng)或拉結(jié)”只在設(shè)計(jì)有時(shí)進(jìn)行，
1、高延性混凝土為成品干混料和纖維現(xiàn)場(chǎng)加水?dāng)嚢瓒桑捎脵C(jī)械攪拌，攪拌機(jī)轉(zhuǎn)速不宜小于45轉(zhuǎn)/min.宜按如下投料順序進(jìn)行攪拌:先加水(建議干粉料重量的18%)，在攪拌過(guò)程中加入成品干混料，待拌合物攪拌均勻后加入纖維，采取措施使纖維分散均勻、無(wú)結(jié)團(tuán)后停止攪拌(約5min)。
2、高延性混凝土40分鐘內(nèi)出料完成，冬季高延性混凝土60分鐘內(nèi)出料完成，溫度低于5°C時(shí)應(yīng)采取冬季施工措施。如果強(qiáng)制性攪拌機(jī)內(nèi)的攪拌料沒(méi)有使用完，則必須開(kāi)啟攪拌機(jī)繼續(xù)攪拌保證料斗內(nèi)高延性混凝士的流動(dòng)性及和易性。高延性混凝土每次出料完成至下次攪拌應(yīng)在每次出料完成后清洗攪拌機(jī)。
3、在現(xiàn)場(chǎng)施工過(guò)程中，嚴(yán)禁隨意添加水。雨季室外施工應(yīng)準(zhǔn)備防雨淋措施，且高延性混凝士終凝前不應(yīng)遭受雨淋。
4、墻體拐角處、高延性混凝土相交處及高延性混凝土加腋部位應(yīng)連續(xù)壓抹。單次壓抹厚度不宜超過(guò)15mm后一層壓抹應(yīng)在上層壓抹4h內(nèi)進(jìn)行，后一層壓抹之前的高延性混凝土表面收平但不宜收光。
5、高延性混凝土面層或配筋高延性混凝土面層施工完成后，應(yīng)在高延性混凝土終凝后及時(shí)對(duì)其進(jìn)行保濕養(yǎng)護(hù)，夏季氣溫高于30℃時(shí)，外墻高延性混凝土面層或條帶應(yīng)采取措施遮陽(yáng)，并加強(qiáng)保濕養(yǎng)護(hù)。養(yǎng)護(hù)時(shí)間不應(yīng)少于7d。日平均氣溫低于10℃時(shí)，養(yǎng)護(hù)時(shí)間不應(yīng)少于10d。
